上期，閥門廠家華鋼閥門教授大家辨別材質的多種方法，使得閥門的使用壽命達到最大化，性能最優。那本期小編將為大家講解固定式球閥的三種座封結構、其試壓方法以及閥門結構。

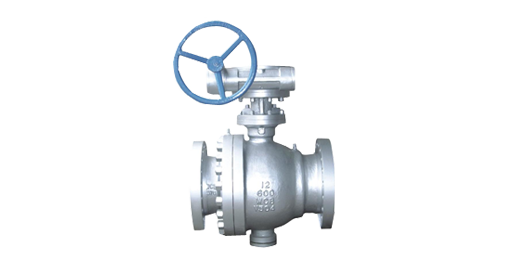

固定式球閥常見的2種閥座密封結構。

1、DBB雙截流與泄放閥(double block and bleed valve)

帶有兩個閥座密封副的閥門，在其關閉位置可通過在兩個閥座表面之間的閥體腔的排放/排氣方法，提供其閥門兩端的壓力密封。

2、DIB雙隔離與泄放閥(double isolation and bleed valve)

帶有兩個閥座密封副的閥門，其中的每一個閥座密封副在關閉位置可通過在兩個閥座密封副之間的閥體腔的排放/排空方法，提供其單源的壓力密封。


閥門試壓方法

1、雙截流與泄放閥門DBB

使閥門處于半開啟狀態，閥門和閥腔內完全注入實驗介質。然后關閉閥門，并使閥體泄放閥打開，允許多余的實驗液體從閥腔試驗接口處溢出。應同時從閥門兩端加壓，通過閥腔試驗接口處的溢流情況來監測閥座的密封性。


2、DIB閥門分DIB-1和DIB-2。

(1) 雙隔離與泄放閥DIB-1(雙向雙座)

每一個閥座均應在兩個方向進行實驗。如果安裝了腔體泄壓閥，則要取下。使閥門處于半開啟狀態，閥門和閥腔應注入實驗介質，直到試驗液體通過閥腔試驗接口處溢出。為了在腔體的方向?qū)嶒?yàn)閥座泄露，應關閉閥門。實驗壓力應逐次施壓于閥門每一端，以便分別測試每只閥座上游的泄露情況。泄露情況應通過閥腔試驗接口處的溢流情況來監測閥座的密封性。之后，再作為下游閥座對每只閥座進行測試。閥門兩端打開，使閥腔注滿試驗介質。然后加壓，同時觀察閥門兩端每只閥座的泄露情況。


(2) 雙隔離與泄放閥DIB-2(單座單向、單向雙座)

雙向閥座應在兩個方向進行試驗。如果安裝了腔體泄壓閥，則要取下。使閥門處于半開啟狀態，閥門和閥腔應注入實驗介質，直到試驗液體通過閥腔試驗接口處溢出。為了在腔體的方向?qū)嶒?yàn)閥座泄露，應關閉閥門。實驗壓力應逐次施壓于閥門每一端，以便分別測試每只閥座上游的泄露情況。泄露情況應通過閥腔試驗接口處的溢流情況來監測閥座的密封性。對于閥腔試驗的雙向密封閥座試驗，將試驗壓力依次施加到閥腔和上游端。在閥門的下游端進行泄露檢測。


以上解說是經過閥門廠家華鋼閥門根據API 6D-2014，不經過反復閱讀和仔細推敲，很多名詞和內容相比而言比較專業，希望讓大家對于固定式球閥的三種座封結構、其試壓方法以及閥門結構有更多的了解。
